 Manuelle Ausreissvorrichtung zum Ausreissen der Wicklungen


 Aktuelle Preise erhalten Sie
mit unserer Auftragsbestätigung
oder auf → Anfrage


Manuelle Ausreissvorrichtung


Anwendung:
Zum Ausreissen der in den Nuten verbliebenen Wicklungen nach Abtrennen des Wickelkopfes.

Eigenschaften:
Nachdem mit Hilfe der Abtrennvorrichtung der Wickelkopf auf einer Seite abgetrennt ist, wird der Stator umgedreht auf den Kreuzständer des Ausziehgerätes gesetzt und mit Hilfe der Schnellspannvorrichtung festgeklemmt. Anschließend wird, mit Hilfe der sich bei Zug automatisch schließenden Ausziehzange, die Wicklung herausgezogen. Dadurch, dass jede Spule immer genau senkrecht über den Nuten gezogen wird, werden Beschädigungen des Statorpaketes vermieden.

Technische Daten:
Größter Außen Ø: 600 mm max.
Spann Ø in der Bohrung: 340 mm min.
500 mm max.
Spann Ø von Außen:   50 mm min.
400 mm max.
Spannhöhe: 120 mm min.
500 mm max.
Aufspanngewicht: 400 kg max.
Abmessungen:              90 cm x 60 cm x 170 cm
Gewicht: 160 kg

Bezeichnung Art-Nr.
Ausreissvorrichtung     MARV
Hinweis:
Auf Anfrage können Sie Ausreisszangen für z.B. tiefliegende Wicklungen erhalten.

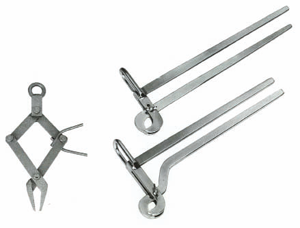

Ausreisszangen
Bitte nutzen Sie unser → Anfrageformular.


manuelle Ausreissvorrichtung
