 Elektronisches Anlaufrelais, Zeitschaltrelais für Anlaßkondensatoren


 Aktuelle Preise erhalten Sie
mit unserer Auftragsbestätigung
oder auf → Anfrage


Elektronisches Anlaufrelais


Funktionsprinzip:

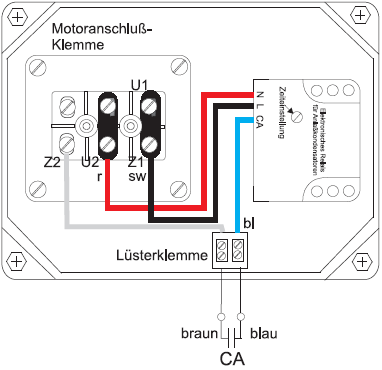

Das elektronische Anlaufrelais schaltet nach einer einstellbaren Verzögerungszeit den Motor-Anlasskondensator kontaktlos ab. Die Verzögerungszeit entspricht der Zeit vom Einschalten des Motors unter Nennlast bis zum Hochlaufen auf die Nenndrehzahl.

Anwendung:
  • Einphasenmotoren
  • Drehstrommotoren am Einphasennetz (Steinmetzschaltung)

Bezeichnung Art-Nr.
Anlaufrelais ARERA


Vorteil des Gerätes:
  • höchste Zuverlässigkeit durch den Einsatz verschleissfreier Bauteile
  • kompakte Bauform für Montage im Motoranschlusskasten
  • leichter zu installieren und einzustellen als Zentrifugalschalter
  • optionales Motordrehmoment durch zeitlich einstellbares Abschalten des Anlaufkondensators
  • komplettes Unterdrücken der Funkenbildung während des Schaltens im Gegensatz zu mechanischen Schaltern
  • höhere Schaltströme, dennoch kompakte Bauform

Technische Daten:
Betriebsspannung: 230 V ~ ± 10%
optional: 115 V ~ ± 10%
Schaltstrom: bis 24 A~ bei max- Umgebungstemperatur
Verzögerungszeit bis zum Abschalten des Anlasskondensators: 0,25s ... 5s ± 10%, stufenlos einstellbar *
Betriebstemperatur: 0°C ... + 70°C
Umgebungstemperatur: max. + 80°C
Lagertemperatur: -40°C ... + 80°C
Wiedereinschaltverzögerung: ca 60 s
Anschlüsse: Kabelschuhe, Anschlussklemme
Gehäuse: Kunststoff (blau) PA 66

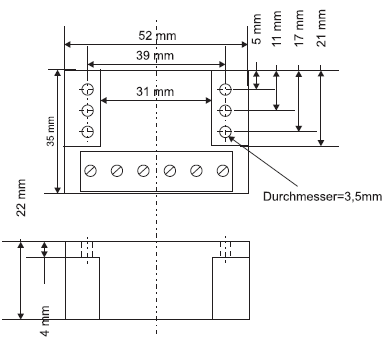

Abmessungen: 52 x 22 x 35 mm
Befestigung: Schrauben und Klemmen
Schutzklasse: IP 20

* Betriebsspannung oberhalb der Nennspannung und Umgebungstemperaturen oberhalb der Betriebstemperaturen verschieben diese Zeiten zu kleineren Werten.


Verwandte Produkte:

→ Motor - Anlaufkondensatoren 320 V


Elektronisches Anlaufrelais
