 NTC-Halbleiterwiderstände


 Aktuelle Preise erhalten Sie
mit unserer Auftragsbestätigung
oder auf → Anfrage


Heißleiter (NTC)

Allgemeine Hinweise
Heißleiter sind temperaturabhängige Halbleiterwiderstände. Sie haben einen stark negativen Temperaturkoeffizienten (TK). Deshalb werden sie auch NTC - Widerstände genannt (NTC = Negative Temperature Coefficient). Heißleiter werden aus den Halbleiterwerkstoffen Eisenoxid (Fe2O3), ZnTiO4 und Magnesiumdichromat (MgCr2O4) gefertigt. Wichtigster Kennwert eines NTCs ist der Widerstand R20. Da seine Widerstandswerte temperaturabhängig sind, werden sie nicht berechnet, sondern von den Kennlinien aus den Datenblättern abgelesen.

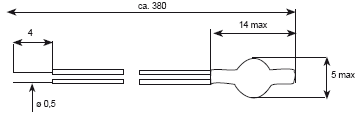

Schrumpfschlauchausführung z.B. für Wicklungsüberwachung

Anwendungen:

  • Temperaturfühler bei Temperaturmessung
  • Temperaturstabilisierung von Halbleiterschaltung als Arbeitspunkteinstellung
  • Anzugsverzögerung (in Reihe zum Relais)
  • Abfallverzögerung (parallel zum Relais)
  • Reduzierung des Einschaltstromes in Stromkreisen
Bezeichnung Art-Nr.
NTC - Heißleiter HL150
R 25 = 33 KΩ
Schaltzeichen
Schaltzeichen


Beschreibung:
Das Diagramm beschreibt den Widerstandsverlauf in Abhängigkeit der Temperatur eines NTC - Widerstands. NTC - Widerstände verringern ihren Widerstandswert bei steigender Temperatur. Steigt der Widerstandswert, leiten sie schlechter. NTC - Widerstände leiten bei hohen Temperaturen besser als bei niedrigen Temperaturen. Der Grund ist, dass bei steigender Temperatur mehr Elektronen aus ihren Kristallbindungen herausgerissen werden.

Temperatur     Widerstand          Strom
hoch      ↑ runter       ↓ rauf          ↑
tief          ↓ rauf           ↑ runter      ↓


Heißleiter


Optionen:
Bestelleinheit
