 Ringschrauben nach DIN 580, im Gesenk geschmiedet


 Aktuelle Preise erhalten Sie
mit unserer Auftragsbestätigung
oder auf → Anfrage


Ringschrauben nach DIN 580



Ausführung:
Im Gesenk geschmiedet,

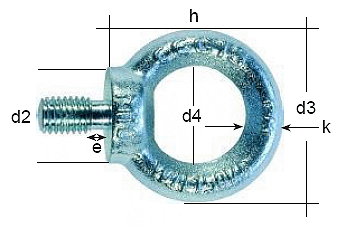

nach DIN 17014 normalgeglüht und entzündetMaße Ringschrauben

Werkstoff:
C 15 galv. verzinnt

                             Abmessungen in mm            Höchstbelastung in kg
Gewinde
Metrisch
   d2       d3       d4       e       k       h      F1*     F2**   Art-Nr.
M8 20 36 20 6 8 36 140 95 RS8
M10 25 45 25 8 10 45 230 170 RS10
M12 30 54 30 10 12 53 340 240 RS12
M14 35 63 35 12 14 62 520 370 RS14
M16 35 63 35 12 14 62 700 500 RS16
M18 40 72 40 12 16 71 950 665 RS18
M20 40 72 40 14 16 71 1200 830 RS20
M24 50 90 50 14 20 90 1800 1270 RS24
M30 65 108 60 22 24 109 3600 2600 RS30
* Belastung im geradem Zug
** Belastung für 2 Ringschrauben bei Neigungswinkel max. 45°

Verpackungseinheit:
ab 1 Stück

HINWEIS:
Andere Gewindegrößen und auch Ringmuttern auf Anfrage erhältlich!

Bitte nutzen Sie unser → Anfrageformular.


Ringschraube


Optionen:
Artikel
Bestelleinheit
