Kupferlackdrähte  -  Spulen und Behälter

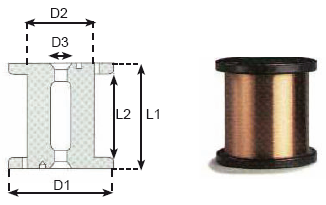

Spulen

Spulen-
größe
Runddraht
über
mm ø
bis
Spulenabmessungen mm ø Flachdraht mm²
D1 D2 D3 L1 L2 über bis
K200 0,20 0,60 200 125 22 200 160 - -
K250 0,53 2,36 250 160 22 / 36 200 160 - -
K355 1,60 4,00 355 224 36 200 160 - 10
K500 4,00 6,00 500 315 36 250 180 10 30
H710 4,00 6,00 710 500 36 250 180 30 -

Spulen-
 größe
Füllgewicht
   max. kg
Spulenleer-
gewicht kg
           spulen_gfx1
   K200         15     0,60
   K250         22     1,05 / 1,35
   K355         50     3,20
   K500       100     7,60
   H710       180   25,00

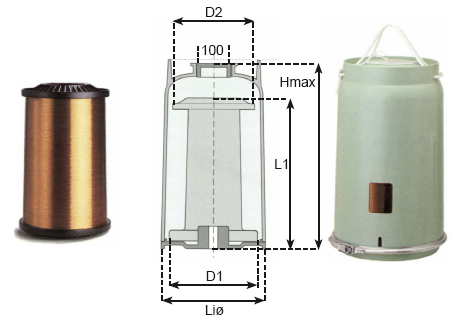

Behälter

Spulen-
 größe
Runddraht
     über
mm ø
  bis
Spulenabmessungen mm Füllgewicht
max. kg
Spulenleer-
gewicht kg
D1 D2 Hmax L1 Li ø
  A250      0,20  1,50  250 236   450  400  280          45        4,70
  A315      0,40  1,50  315 300   560  500  355          90        9,00
  A400      0,45  1,50  400 375   760  630  450        180      16,00
spulen_gfx2
